와 질문자님, 눈썰미가 장난아니시네요,
이번 강의를 시청 후에 커뮤니티를 봤더니, QUAD SPI 에 관한 질문이 올려져 있길래,
'왜 이번 강의에 QUAD SPI 관련 질문이 나왔을까?' 하고 고민하고 강의를 다시 봤습니다.

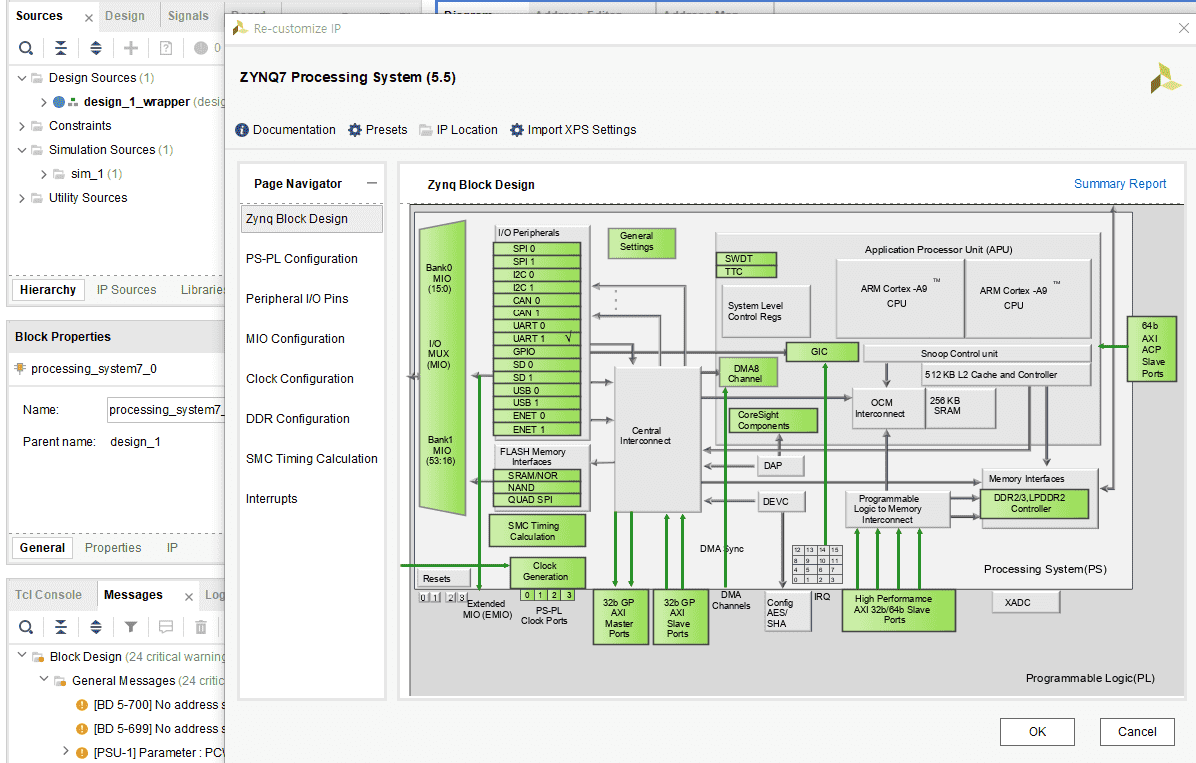

맛비님께서 툴 버그로 사용하지 않는 기능을 다시 제거하는 장면에서 UART 1 만 사용한다고 했는데, 실제로는 맛비님의 Zynq Block Design 화면에 QUAD SPI가 check 되어 있었네요.
영상 10분 45초 입니다.
그래서 QUAD SPI 에 대한 질문을 하셨던 거군요.
덕분에 맛비님이 QUAD SPI 에 대해서 설명해 주신 내용도 잘 보게 되었습니다. 두 분께 감사드립니다.
0
안녕하세요 :)
FPGA 4장에서, QSPI 를 uncheck 하셨다고 해서, Wrapper 가 되지 않는다...? 는 현재로써는 잘 모르겠습니다. (경험해본적이 없어요)

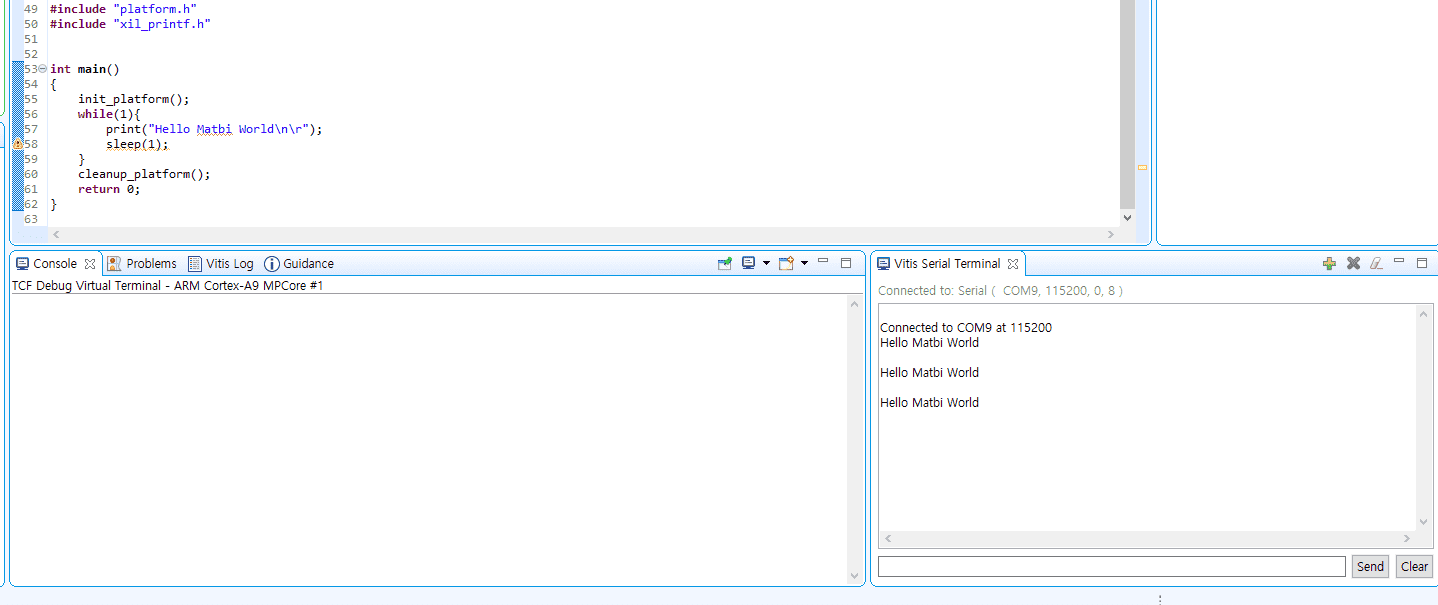

2021.1 버전으로 직접 Test 해봤구요. 저는 잘 돼요. :) (QSPI uncheck 상태에서 wapper 도 문제없이 만들어지고, 동작도 잘 하네요)

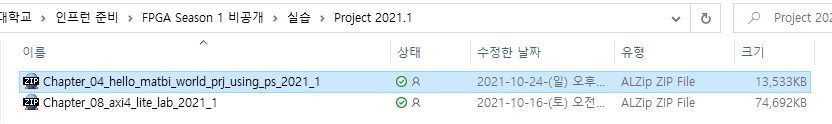

제가 직접 Test 했던 프로젝트는 압축해서 공유드립니다. (제가 자료를 공유해드리는 폴더에 넣어놨어요. )
quad spi가 무엇인가요?
Quad SPI 는 FPGA 의 Binary 를 저장하는 공간 중 Flash 메모리 사용을 위해서 사용하는 I/F 이구요.
전원이 Off 되어도, 다음 On 시 사용할 수 있는 비휘발성 메모리 입니다.
해당 강의에서는 사용하지 않고, 해당 내용을 다루진 않았습니다. (해당 강의에서는 Jtag 을 사용하여 휘발성 메모리에 프로그래밍 합니다. 즉 전원을 off and on 하시면 남아있지 않아요.)
직접 Test 해보진 않았습니다만, 자세한 내용은 다음 링크 참고 부탁드릴께요.
즐공하세요 :)
헛 그랬나요? ㄷㄷ 원래의도는 안써도 된다였는데.
사실 체크해도 미사용이라, check, uncheck 모두 강의내용을 진행하시는데 문제는 없어야한다 입니다 ㅎ 의도치 않게 혼돈을 ㅠ
즐공하셔요 :)
