마스크로 래스터 자르기 하면 에러가 나옵니다.

Question

안녕하세요 좋은강의 항상 감사드립니다. ^^

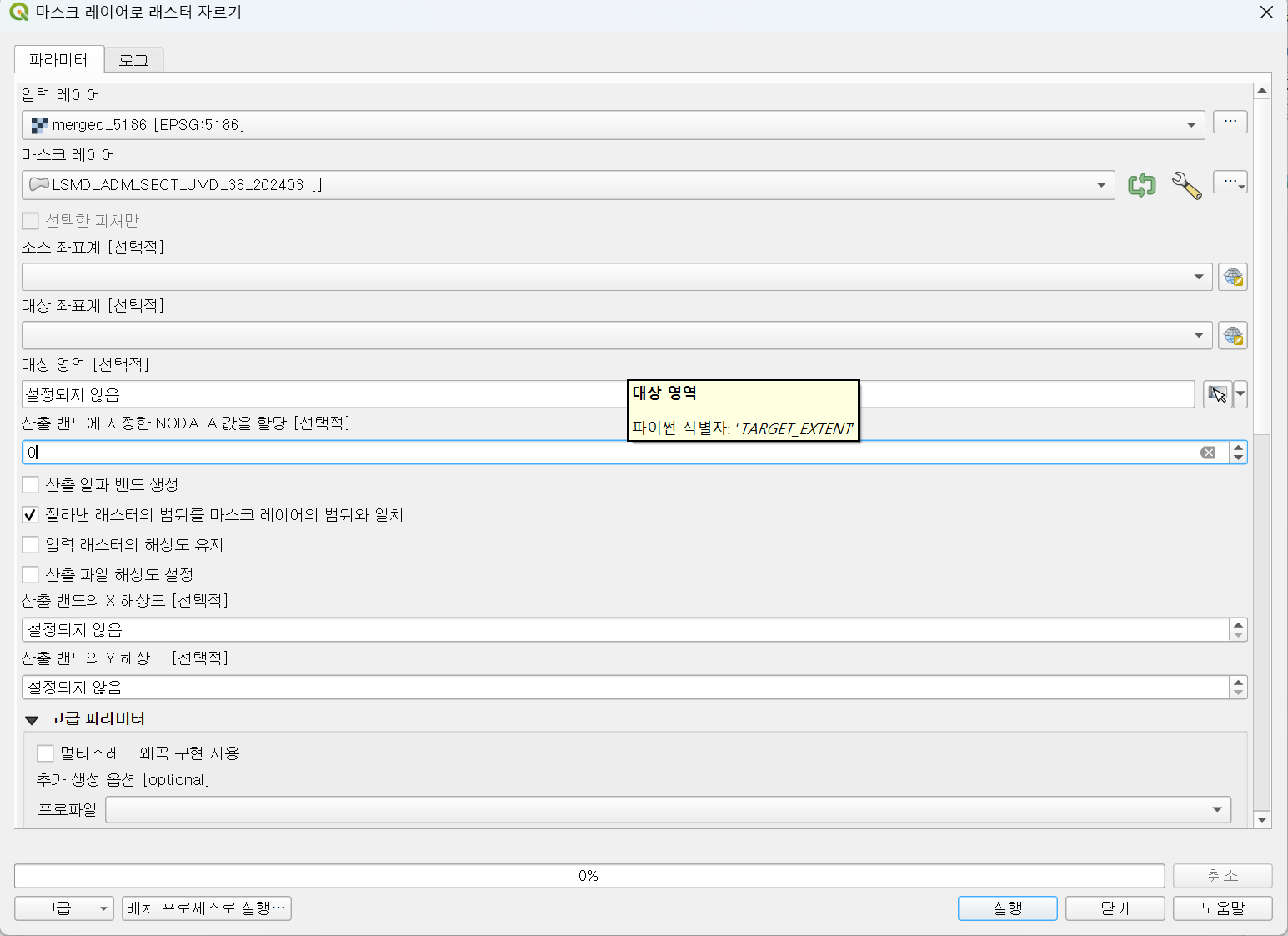

이번에 실습하다가 범위로 래스터 자르기 하면

문제가 없는데 마스크로 자르기 하면 아래와 같이 에러가 나옵니다.

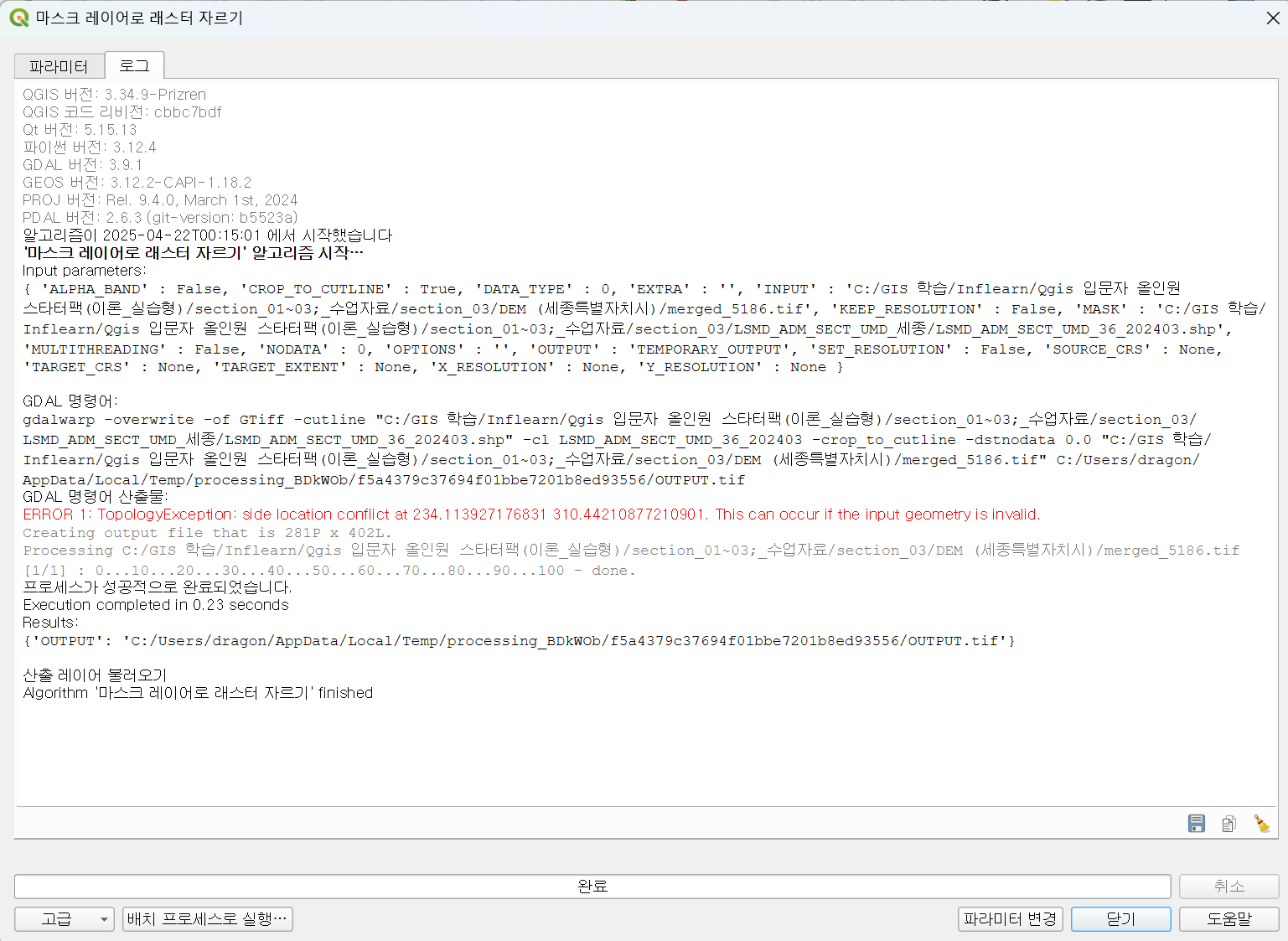

"GDAL 명령어 산출물:

ERROR 1: TopologyException: side location conflict at 234.113927176831 310.44210877210901. This can occur if the input geometry is invalid."

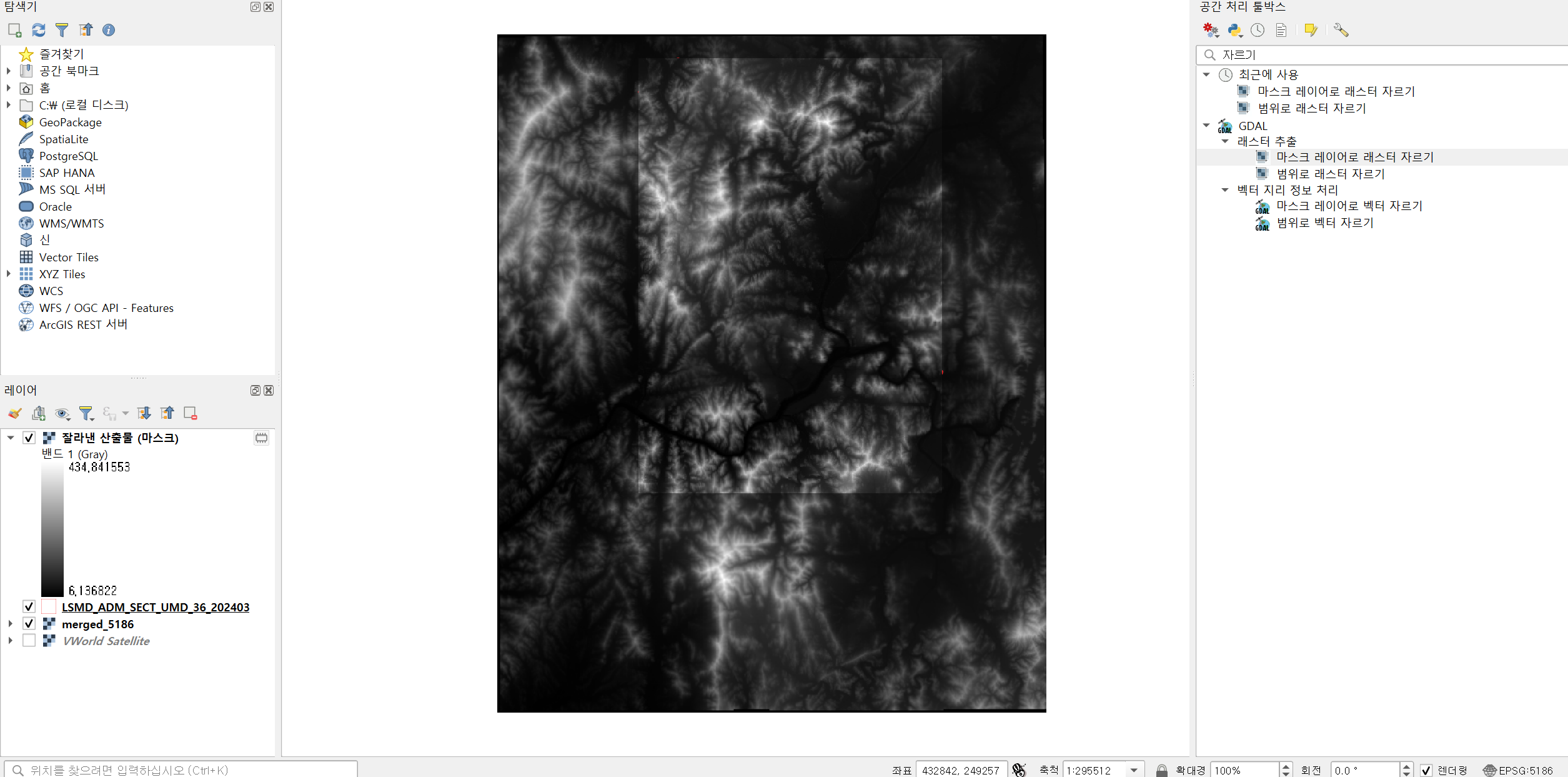

그러면서 범위로 래스터 자르기 처럼 값이 나옵니다.(마스크 외 지역이 검게 나오는게 아니라 기존 레스터 데이터가 나오는데 범위로 레스터 자르기 때보다 약간 사각형이 적게 나옵니다.)

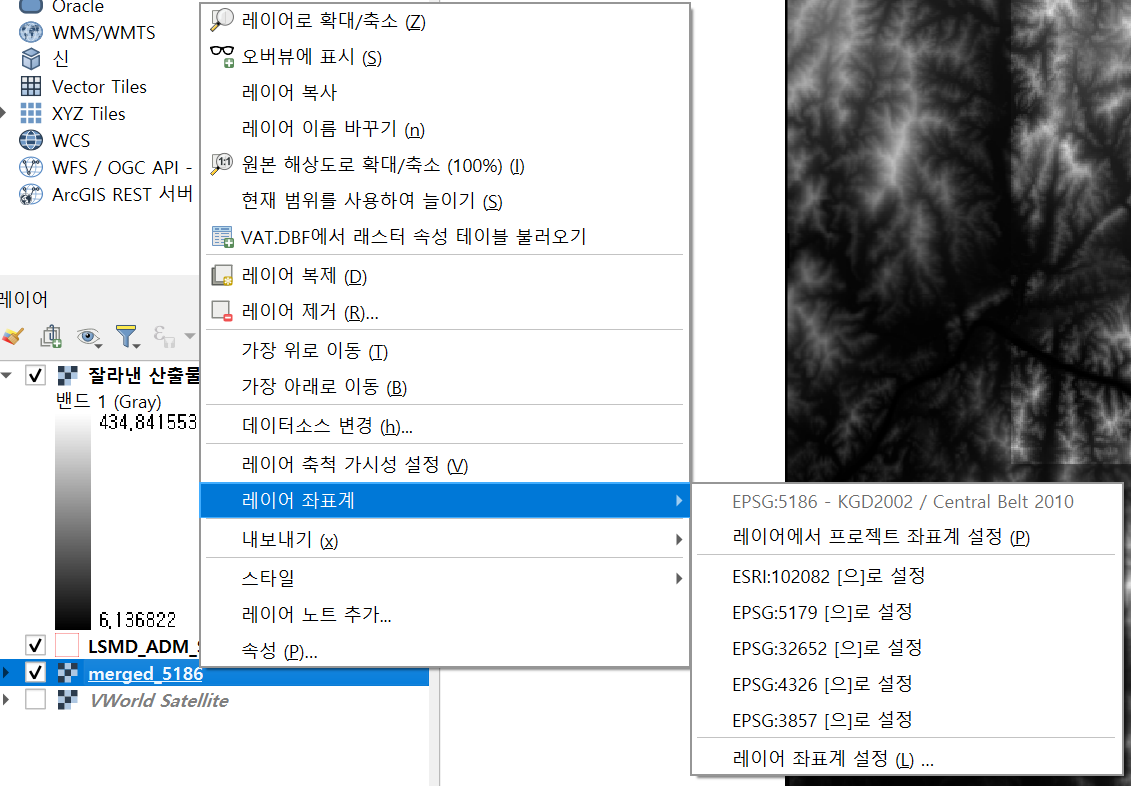

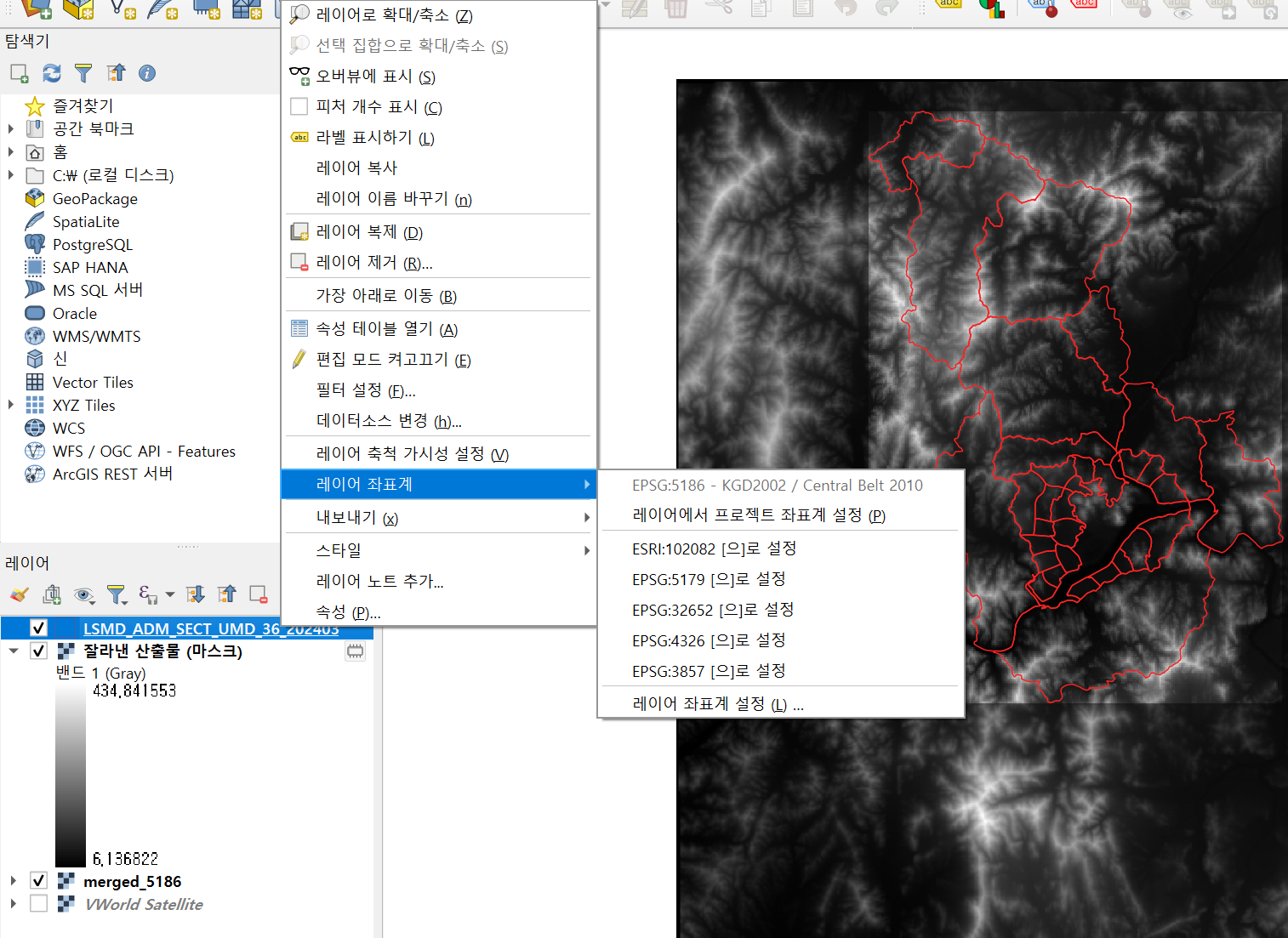

프로젝트 좌표계 파일 좌표계 다 동일하게 5186으로 맞췄고요

이유를 모르겠습니다. TT

그럼 오늘도 좋은하루 되십시요 ^^

UPWISE · Answer

aerolbn님 안녕하세요 UPWISE 입니다. 항상 제 강의에 좋은 평가 해주셔서 감사합니다 :)

말씀해주신 에러는 마스크로 사용하는 벡터 레이어의 도형이 유효하지 않을 떄 발생할 수 있는 에러입니다.

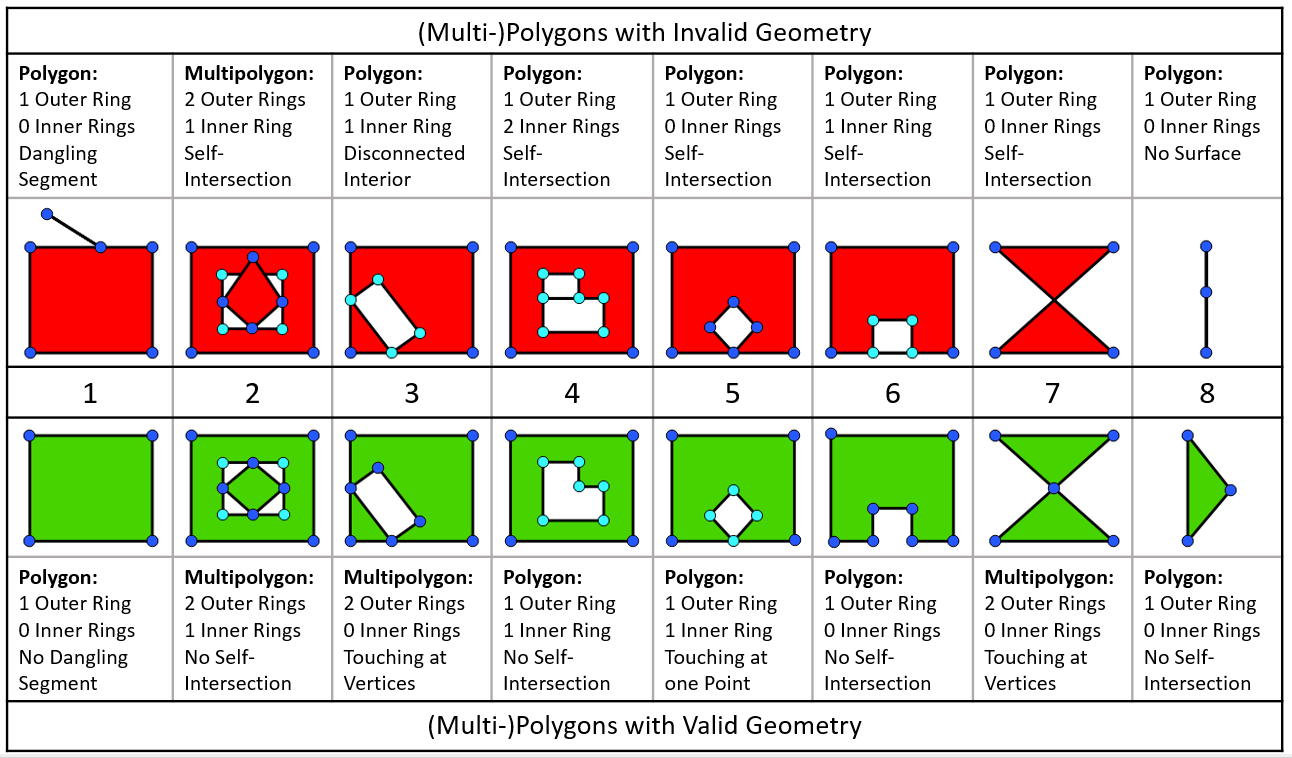

유효하지 않은 도형들은 아래 이미지의 예시처럼 도형 둘레, 내부에 오류를 포함하고 있는 경우입니다.

(https://community.sap.com/t5/technology-blogs-by-sap/importing-shapefiles-in-sap-hana-and-the-validity-of-geometries/ba-p/13213834)

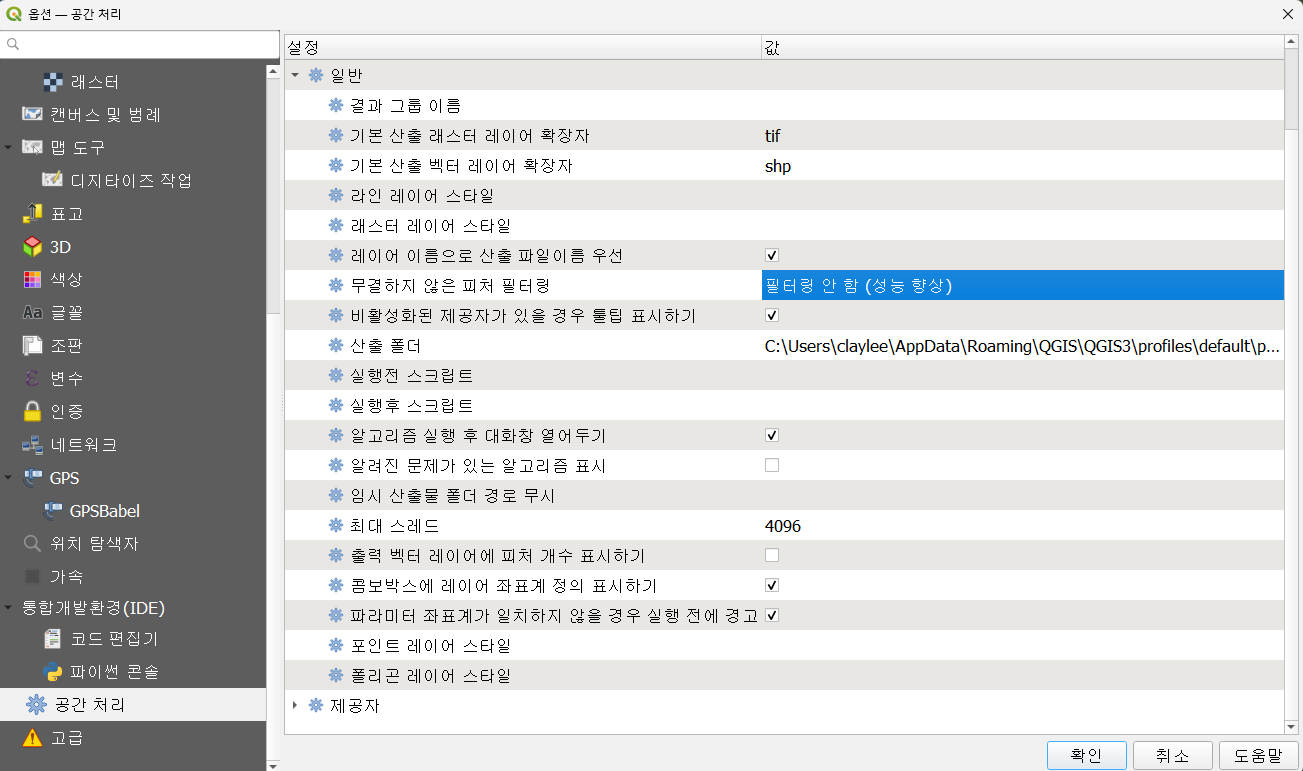

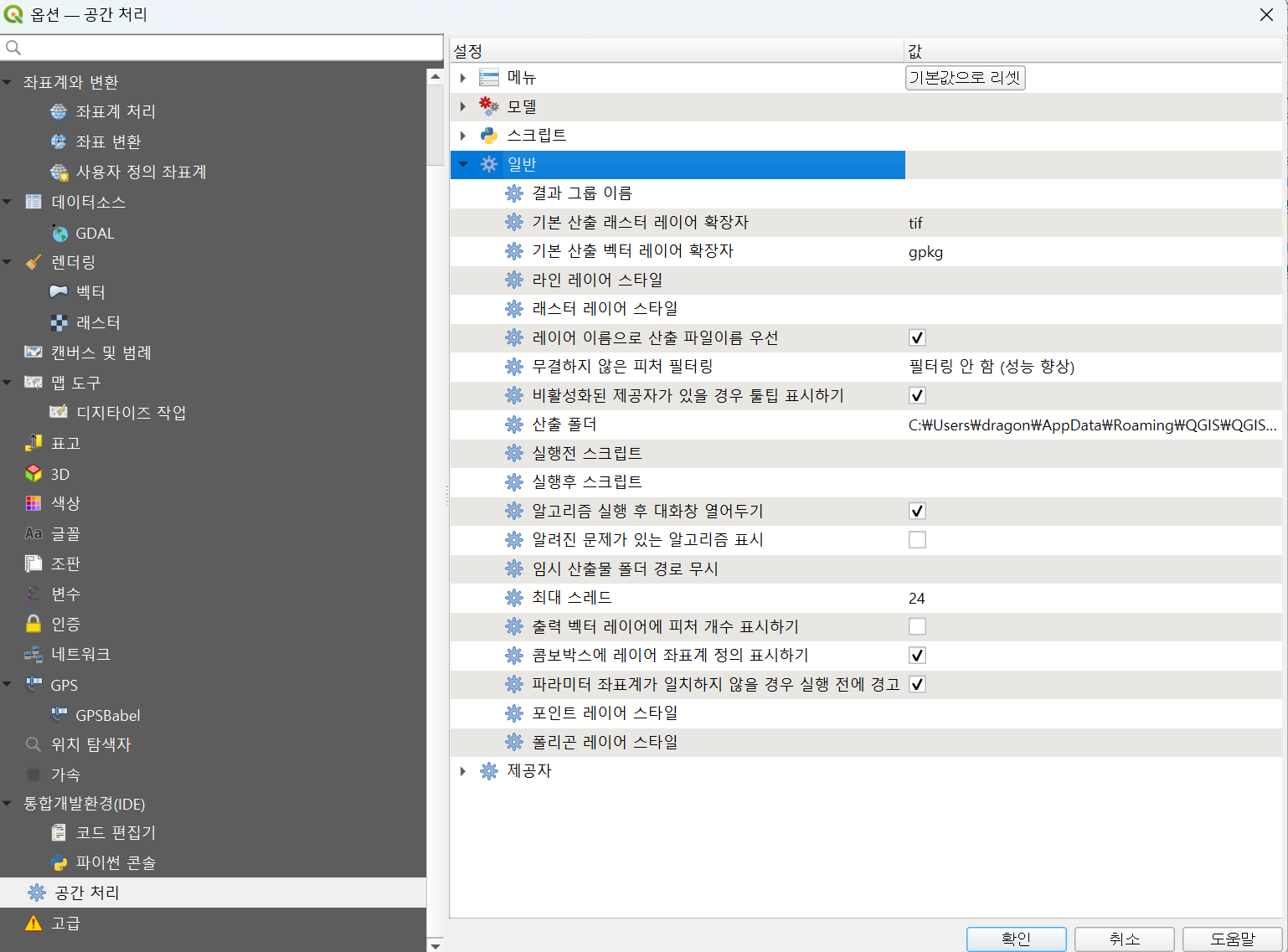

이처럼 유효하지 않은 도형을 없애기 위해선 도형 수정 기능 (fix geometries) 을 사용해서 수정하거나, 옵션의 "무결하지 않은 피처 필터링" 을 "필터링 안함" 으로 설정하여 무시하는 방법 등이 있습니다 (아래 화면 캡처 참고).

말씀드린 방법대로 시도해보시고, 그래도 해결되지 않는다면 다시 질문을 부탁드립니다.

그리고, 5186 좌표계를 사용하셨는데, 에러에 나온 좌표 (234.113927176831 310.44210877210901) 는 제주도 서남쪽의 바다입니다.

만약 해당 부분에 폴리곤이 존재하는 게 아니라면, 도형이 올바른 위치에서 5186 좌표계로 재투영을 한 번 더 하고 사용해보시길 바랍니다.

답변이 도움이 되었길 바랍니다.

감사합니다.

-UPWISE 답변-

UPWISE · Answer

안녕하세요. 저도 지난번 aerolbn 님의 질문 이후, 실습 파일로 테스트를 해보았습니다.

우선 "ERROR 1: TopologyException: side location conflict at 234.113927176831 310.44210877210901. This can occur if the input geometry is invalid." 라고 에러가 발생했던 부분은, 도구 파라미터 중 "잘라낸 래스터의 범위를 마스크 레이어의 범위와 일치" 를 체크 해제 해주시면 발생하지 않습니다. 또한 이를 체크 해제 시, DEM이 시경계 shp 에 맞는 모양으로 잘리게 됩니다.

다만, 경계 밖으로 0값을 갖는 래스터픽셀이 까맣게 보이게 되는데, 이는 파라미터 중 "산출 알파 밴드 생성"을 체크 하시면 사라지게 됩니다. 하지만, 눈에 보이지 않아도 피처 식별을 통해 데이터를 확인하면 0 값은 그대로 남아 있는데요.

이 때에는 "산출 밴드에 지정한 NODATA 값을 할당" 부분에 0을 입력해주시면, shp 경계 밖의 0값을 갖는 픽셀은 NODATA 로 변환되어 값도 사라지게 됩니다.

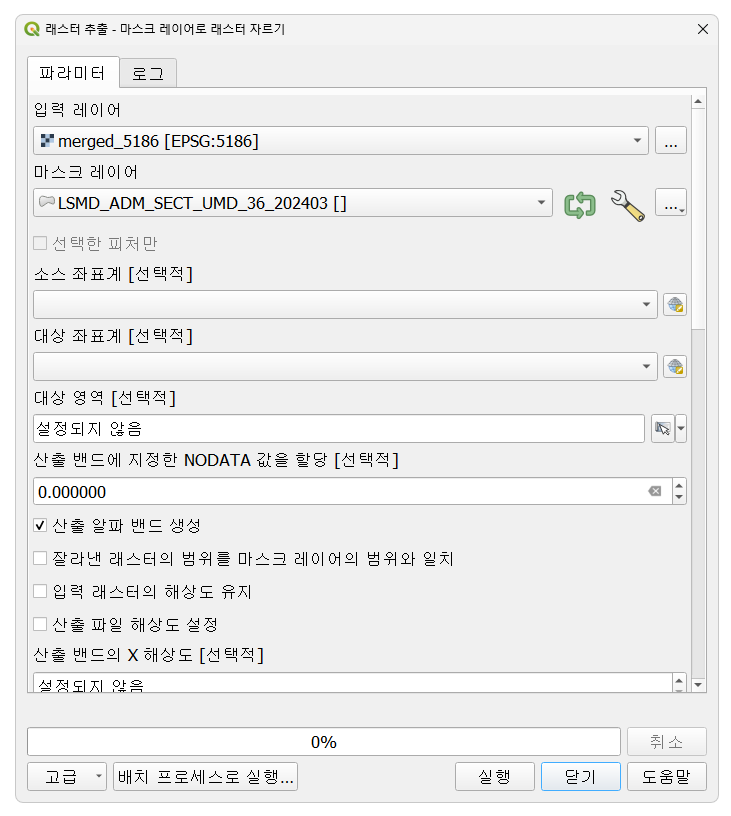

모든 설정을 적용 시 아래와 같이 파라미터를 설정하시면 됩니다.

혹시 이와 동일하게 했는데도 에러가 발생하거나, 혹은 시경계 shp 밖에도 래스터 픽셀이 남아있다면 말씀 부탁드립니다.

감사합니다.

-UPWISE 답변-

gspark · Answer

저도 aerolbn님과 같은 에러가 납니다. ㅠ

인프런 AI 인턴 · Answer

안녕하세요, 인프런 AI 인턴입니다.

aerolbn님이 QGIS에서 마스크로 래스터를 자를 때 발생하는 “TopologyException: side location conflict” 에러에 대해 문의해 주셨네요. 이 문제는 입력 기하 구조의 유효성에 문제가 있을 때 발생할 수 있습니다. 이러한 오류는 종종 기하 구조가 겹치거나 self-intersected인 경우에 나타날 수 있습니다.

몇 가지 해결책을 제안해드리겠습니다:

기하 구조 유효성 검사 및 수정:
- QGIS에서 벡터 레이어의 유효성을 체크하고 필요하면 수정을 해야 합니다. 레이어를 선택한 후 벡터 → 도구 → 기하 구조 검사를 사용하여 문제를 확인할 수 있습니다.
- 기하 구조의 오류를 자동으로 고치는 플러그인이나 QGIS의 자체 기능(예: 기하 구조 정리)을 활용할 수 있습니다.
벡터의 단순화:
- 복잡한 폴리곤 때문에 발생할 수 있는 문제를 해결하기 위해 벡터의 세부 수준을 줄일 수 있습니다. 이때 벡터 → 도구 → 단순화를 사용해보실 수 있습니다.
데이터의 재투영:
- 이미 좌표계를 맞추셨다고 하셨지만, 레이어를 재투영하여 문제를 해결할 수도 있습니다. 이때 데이터 소스와의 매칭이 잘 되는지 확인해야 합니다.

이와 관련하여 기존에 다뤄진 유사한 질문이 있습니다:
- 주제도4:강남구 건물높이도 제작 조판 관련 질문드립니다.

이 질문에서 제공되는 지식과 팁들이 문제를 해결하는 데 도움이 될 수 있으니 확인해 보시기 바랍니다.

저는 질문자님의 이해를 돕고자 지식공유자님의 기존 답변을 참고하여 유사한 답변 링크를 추천해드리고 있습니다.
현재 베타 기능으로 답변이 만족스럽지 않을 수 있는 점 양해 부탁드립니다. 🙏
추가적으로 궁금한 점이 있으시면, 이어서 질문해 주세요. 곧 지식공유자께서 답변해 주실 것입니다.
